Розмічання заготовок деталей комплексних виробів

Категорія: Трудове навчання

1. Які інструменти можна використати для вимірювання і розмічання заготовок комплексного виробу?

2. Від чого залежить точність розмічання?

Для виготовлення деталей комплексного виробу вам знадобиться вже здобутий досвід розмічання та оброблення деталей із деревини і металів. Як вам уже відомо, розмічання проводиться для перенесення форми й розмірів деталі з кресленика на заготовку. За допомогою розмічання на заготовці позначають місця та граничні межі її обробки. Межами обробки відокремлюють той матеріал заготовки, який повинен бути вилучений, від матеріалу, що залишається й утворює готову деталь.

Для вимірювання та розмічання заготовок ви вже використовували різні інструменти (мал. 20). Як ви вважаєте, чи можна застосовувати зображені нижче інструменти для розмічання заготовок із композитів та інших матеріалів комплексного виробу?

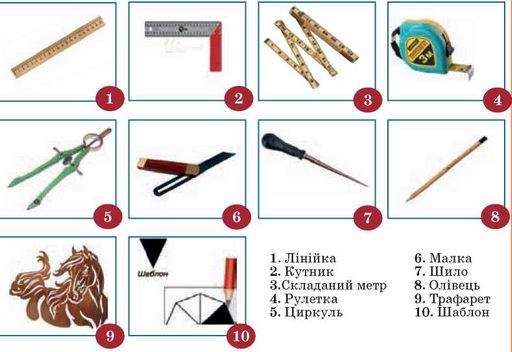

Мал. 20. Інструменти для вимірювання та розмічання



Для розмічання заготовок із композитів і багатьох видів пластмас використовують також маркери, воскову крейду, креслярки різних видів і спеціальні олівці.

На гладкій поверхні, наприклад, на склі та оргсклі, спеціальні олівці для розмічання залишають чіткий, добре помітний слід, що легко стирається.

Для розмічання заготовок із пластмаси, ламінованих ДВП та ДСП використовуються тонкі маркери на водній основі.

Вибираючи розмічальний інструмент, треба обов’язково враховувати, що сліди розмічання повинні бути добре помітними, а після оброблення заготовки їх можна було легко видалити.

Перед початком розмічання заготовку треба протерти, щоб вона була чистою. Якщо заготовка покрита захисною плівкою, то її розмічання проводять, не знімаючи плівки. Коли захисну плівку вже видалено, то розмічання проводять безпосередньо по поверхні заготовки.

Якщо на шматку конструкційного матеріалу поряд мають розташуватися декілька заготовок, то слід урахувати, що їх необхідно розпиляти, а після розпилювання ще й обробляти до потрібної точності та якості поверхні. Тому між контуром заготовки і лінією розмічання залишають 2..6 мм. Цей залишок є припуском на оброблення. Якщо припуск буде малим, то це призведе до браку заготовки, а якщо великим, то витрати матеріалів і часу на оброблення будуть зайвими.

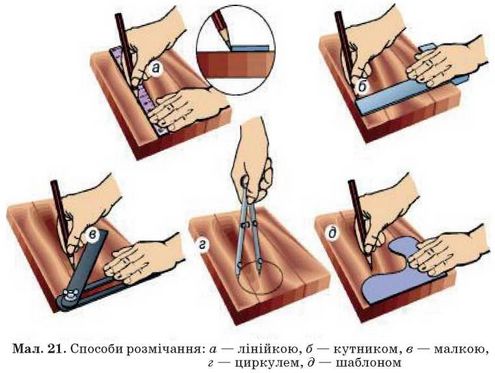

Проводити лінії розмітки треба в напрямку «до себе», тримаючи розмічальний інструмент під кутом 45° (мал. 21).


Під час розмічання кіл або дуг за допомогою циркуля потрібно розмічати так, щоб на полірованих та інших гладеньких поверхнях не залишилося слідів від голки циркуля. Для цього можна використати невеликий шматок прозорого оргскла або підкласти під ніжку циркуля картон.

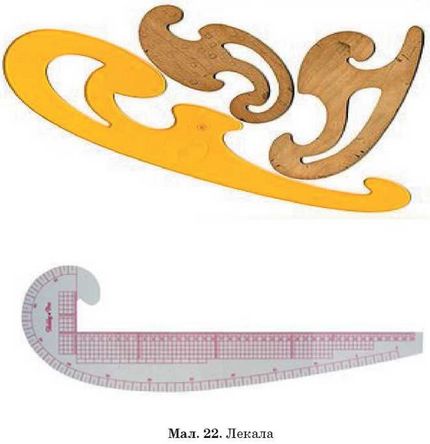

Якщо потрібно розмітити деталь складної криволінійної форми (з фасонною поверхнею), то краще використати шаблон, трафарет або лекала (мал. 22).

На підприємствах розмічання заготовок виконують фасонники, слюсарі-ле-кальники та інші робітники високої кваліфікації, які можуть забезпечити необхідну точність виконання цієї дуже важливої технологічної операції.

Від точності розмічання залежить якість виконання всіх наступних технологічних операцій. Тому розмічальні роботи треба проводити акуратно, відповідально, без поспіху. Пам’ятаєте українську приказку, яка навчає: ? - «Поспішиш - людей насмішиш!»


Практична робота № 2

РОЗМІЧАННЯ ЗАГОТОВОК КОМПЛЕКСНОГО ВИРОБУ

Обладнання та матеріали: заготовки з відходів ламінованого ДСП, деревини та фанери, масштабна лінійка, олівці, кутник, циркуль.

Порядок виконання роботи

1. Підібрати заготовки для виготовлення комплексного виробу.

2. За креслениками деталей розмітити кожну заготовку, підписати та позначити номер її позиції.

3. Перевірити точність розмічання.

Після завершення розмічання вимірювальні та розмічальні інструменти акуратно очистити від бруду і покласти для зберігання у відведених для них місцях (укладках, футлярах). Підписані та розмічені заготовки покласти у відведене для їх зберігання місце для продовження роботи на подальших заняттях.

розмічання, розмічальні інструменти, припуск.

СЛОВНИК НОВИХ ТЕРМІНІВ

Припуск - шар матеріалу заготовки, який залишають для подальшого оброблення з метою дотримання точних розмірів та необхідної форми деталі або виробу.

Лекало - фігурна лінійка для викреслювання кривих ліній.

Слюсар-лекальник - робітник високої кваліфікації, який виконує розмічання заготовок з використанням лекал та інших розмічальних інструментів.

ЗАПИТАННЯ ДЛЯ САМОКОНТРОЛЮ

1. Які інструменти можна використати для розмічання деталей комплексного виробу?

2. Які пристосування використовуються для розмічання криволінійних поверхонь?

3. Для чого потрібен припуск на оброблення?

4. Чому перед розмічанням заготовок із ламінованого ДСП, оргскла та деяких інших матеріалів не треба знімати захисну плівку?

5. Як ви вважаєте, чому розмічання на виробництві доручають найбільш кваліфікованим робітникам?



Це матеріал з підручника Трудове навчання 9 клас Туташинський








^
